Isıtma Boruları : Genel Tanım
Yerden ısıtmadaki verim, genelde kullanılan borunun kalitesine göre belirlenmektedir. Aquatherm yerden ısıtma borularının avantajları aşağıdaki gibidir:
• Yüksek ısılarda çok iyi dayanım
• Boru içi çok düzgündür
• Düşük sürtünme oranı
• Korozyona uğramaz
• Mükemmel kimyasal dayanım
• Yüksek esneklik
• Yüksek darbe dayanımı
• Boru içindeki düşük akış sesi
• DIN 4726’ya göre oksijen bariyerli EVOH kaplamalı
Kullanım
aquatherm boruları ısıtmaya gerek kalmadan döşenebilir.
Bağlantı Tekniği
Kullanılan boru türüne göre, üreticinin önermiş olduğu bağlantı parçaları kullanılmalıdır. aquatherm’in bağlantı ve dağıtım bağlantıları, DIN 4726’daki gereksinimleri karşılamaktadır. Buna DIN 8076 bölüm 1’deki gereksinimlerde dahildir.
Uzama Oranı
aquatherm yerden ısıtma boruları, ıslak zeminlerde direkt olarak sıcak sıvanın içine döşenmektedir. Isı değişiminden dolayı oluşabilecek bir uzama, sıcak sıva kullanımında engellenmektedir. Hammadde burada oluşabilecek genleşmeyi kendi içinde abzorbe etmektedir. Bu nedenle de uzamanın bir önemi kalmamaktadır.
Oksijen Bariyer
Oksijen bariyerli yerden ısıtma borularının üretimi, özel olarak geliştirilmiş bir ekstrüzyon işlemi ile yapılmaktadır. EVOH katmanının (etilenvinilalkol) ana borunun üzerine kaplanması ile birlikte boru tam olarak bir sızdırmazlığa ulaşır.
Baz alınan boru ile oksijen bariyeri arasındaki Adhasiv tabakası, tam bir yapışma sağlamaktadır. Bu sayede şantiyedeki sert koşullara bile dayanım göstermektedir.
aquatherm yerden ısıtma boruları, DIN 4026’daki oksijen bariyer normuna uymaktadır. Bir ısı değiştirici(ısı ejanjörü), -sistem içinde DIN 4026’daki kullanım için-, bu borularda gerekli değildir.
Sıcak Su İçin Ek Malzemeler
Temel olarak sıcak suya eklenen malzemelerin, aquatherm tarafından kullanılan hammaddeye zararlı olmadığı belirlenmelidir. Eklenecek olan malzemeler aquatherm tarafından onaylanmalıdır. Yerden ısıtma borularında korozyonu engellemek için inhibitörün kullanılmasına gerek yoktur.
Paketleme
Yerden ısıtma boruları, mekanik zararlardan yada UV ışınlarından korunması için ışık geçirmeyen malzemeyle paketlenmektedir. Kullanım alanına kadar borular paketinde saklanmalıdır. Borular kangal halinde 250 ve 500 metre olarak sunulmaktadır. (Diğer boydaki borular özel istek üzerine yapılmaktadır.) Kullanımdan sonra kalan borular tekrar paketinde saklanmalıdır.
Yabancı Denetim (Bağımsız kuruluşlar tarafından)
DIN-CERTCO’da gerek duyulan denetimler, SKZ (Güney Almanya Plastik Merkezi-Würzburg) tarafından yapılmaktadır.
Firma İçi Denetim
Yerden ısıtma boruları, gerek duyulan denetimler altında üretilmektedir.
Kullanım Alanları – Yeni Yapılar
3 asırlık yerden ısıtma sistemleri üretim ve uygulama tecrübesi; aynı zamanda enerji tasarrufu ve etkin teknoloji için sürdürülen araştırma-geliştirme çalışmaları, aquatherm’i dünya çapında en başarılı ve de en tecrübeli yerden ısıtma üreticisi yapmaktadır.
Bu tecrübe ve elde edilmiş dayanıklılık, sürekliliği olan uzun dönemli kuruluşların yerden ısıtma sistemlerinin aquatherm ile döşenmesini sağlamıştır. (örn: DA VINCI-HAUS)
2004 yılında aquatherm 1000. DAVINCIHAUS’u yenilikçi evsel ve yerden ısıtma teknolojisiyle döşemiştir.
Yerden ısıtma sisteminin performansı öncelikle döşenmiş ısıtma borusunun kalitesine bağlıdır. PE-RT hammaddesinden üretilen aquatherm yerden ısıtma borusu aşağıdaki özelliklere sahiptir:
• Yüksek ısılarda bile mükemmel akmaya karşı dayanıklılık
• Pürüzsüz iç boru yüzeyi
• Düşük sürtünme kaybı
• Yüksek ısı stabilizasyonu
• Korozyona uğramaz
• Mükemmel kimyasal dayanıklılık
• Yüksek esneklik
• Yüksek darbe oranı
• Düşük akış sesi
• DIN 4726’ya uygun olarak EVOH-kaplamaya bağlı olarak oksijen-bariyerli
Kullanım Alanları – Eski Yapılar
Yüzey ısıtma sistemi alanında aquatherm® sistem unsuru 30’u geliştirerek, en düşük yapı kalınlığına uygun, çok amaçlı yüzey ısıtma sistemi sunmaktadır. Bu sistem eski ve yeni binaların tüm ihtiyaçlarını karşılamaktadır- özellikle restorasyon çalışmaları için idealdir. Kuru yapılarda ya da ıslak yapılarda olsun, yerden ısıtma sistemlerinin tüm gereksinimleri karşılanmaktadır.
Önceden üretilmiş boru kanallarıyla çıkarılmış sistem levhaları, her kat planına ve her oda düzenlemesine uygundur.
Avantajlar
• Düşük levha kalınlığından kaynaklanan en düşük inşaat derinliği (örn: 55 mm kuru zeminli, 60 mm şaplı zemin, 65 mm fayans kaplı döşeme)
• İnşaat sürecinde yaşanabilecek kesintiler önlenir
• Yapım hızlı döşeme için en iyi şartları sunmaktadır. Düşük statik ağırlığından dolayı örn: kuru zemin kullanımı, fayanslı döşeme ya da ince-katmanlı beton kullanımıyla, sistem özellikle tahta kiriş tavanlar için uygundur. Daha da fazlasıyla, eşit ve dayanıklı olmaları şartıyla, mevcut zemin kaplamalarındaki döşemelerde de uygundur.
• Yüklenmiş tabaka, herhangi bir ek izolasyon ve taşıyıcı ara-kat uygun olarak modifiye edildiği takdirde EPS malzemesi 7.5 ton iş yükü için uygundur.
Spor Tesisleri
Sporcuların rahat hareket edebilecekleri mekanlara ihtiyacı vardır!
Doğru spor zemini ve görünmez ısıtma sistemleri, iyi antrenmanlar için gerekli rahat ortamı sunar. Spor zemin ısıtma sistemleri yer tasarrufu sağlar ve ısıtılmış yüzey alanlarına ihtiyaç duymaz.
Böylece, mimar tasarım özgürlüğünün faydalarından yararlanılabilir. Görünmez spor zemin ısıtma sistemlerinin tipik özelliği, duvar ve pencere yerleştirme özgürlüğüdür. aquatherm® -spor zemin sistemleri, sürekli sıcaklık üretimden dolayı, tüm alan için iyi dengelenmiş sıcaklık profili sunarak rahat oda şartları yaratır.
aquatherm® -spor zemin ısıtma sistemleri her tür yapım için uygundur.

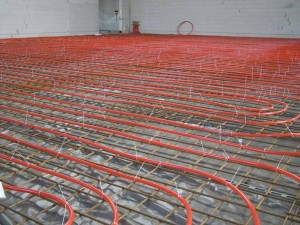

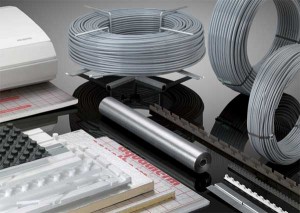

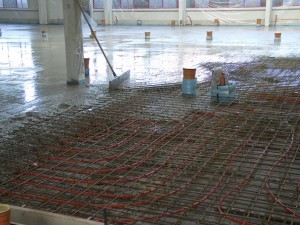

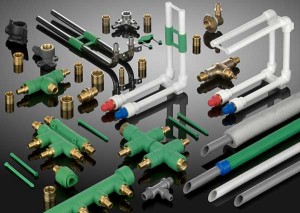

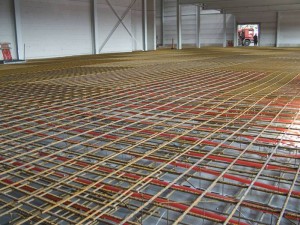

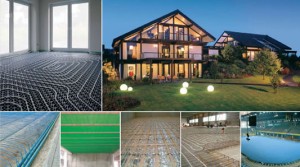

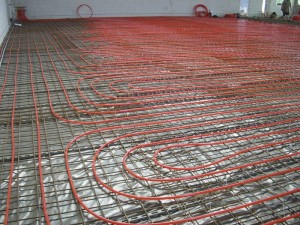

Beton İçinde Kullanım
aquatherm®, endüstriyel zemin ısıtma alanında, birçok sıradan ısıtma sistemlerine mükemmel alternatif sunmaktadır.
Avantajlar:
•Hızlı amortisman
•Bakım gerektirmez
•Tasarım özgürlüğü
•Zeminde gömülü ısıtma boruları sayesinde, endüstriyel mekanın verimli kullanımı
•Düzgün ve sürekli ısı üretimi
•Uygun oda ve çalışma şartları
•Toz azalımı
aquatherm tarafından geliştirilen, kollektör geçiş parçası ile kaynak yapma tekniği sayesinde, ısıtma borularının sürekli dağıtım borularına bağlantıları ters dönme tekniği (Tichelmann-principle) ile mümkün olmaktadır.
Bu bağlantı tekniği için gerekli bağlantı boruları, aquatherm-climatherm® – borular ve kollektör geçiş parçası kaynaklarından üretilmektedir.
Çıkış mesafeleri, ısıtma boruları arasındaki mesafeye göre belirlenmektedir.
Oksijen bariyerli tesisat sistemleri bağlantısı için aquatherm® SHT-bağlantı adaptörleri kullanılmaktadır. Böylece aquatherm-climatherm®-boru sistemi için, aquatherm® SHT sistemi ile birlikte (SHT=Kayar Manşon Teknolojisi) ,optimum bağlantı sağlanmış olur.
Planlama
Başlangıcından bu yana yenilik ve gelişme aquatherm’in rehberi olmuştur. Bunun sonucunda aquatherm tesisat sistemlerinin, tesisat sistem tasarımlarını geliştirebilecek düzinelerce avantajı vardır.
Dikkatli planlama, değer ve performansı arttırarak bu avantajlardan maksimum düzeyde yararlanılabilecek özellikleri ortaya çıkarmada yardımcı olacaktır. Bu bölüm bu avantajların çoğunu kapsamaktadır. Ayrıca aquatherm teknolojisinden maksimum faydayı sağlamaya yarayacak eşsiz tasarım etmenlerini ve hesaplamaları da aktarmaktadır. Bu ilkeleri uygulayarak, herhangi bir aquatherm döşemesi daha da iyi yapılabilir.
Her sistemde olduğu gibi, aquatherm borular da doğru mühendislik ve tasarım çalışması gerektirmektedir. Kaynak aletleri için yeterli yer olabilmesi için bağlantıların planlanması iş üzerindeyken döşeme sorunlarıyla karşılaşılmasını önleyecektir.
Planlama ve Software
Planlama ve döşenmesi için aquatherm’ in geniş bir planlama ve ürün şartnamesi vardır.
Amaç aquatherm kullanıcısına çalışmasında kolaylık sağlamaktır. Örneğin; kullanıcılara ev teknolojisinde Linear SHK Handwerk 5. 0 Cad Software paketini sunmaktadır. Bu paketle aşağıdakiler sunulmaktadır:
• U – değer artı ürün gereksimin listesi
• EnEV 2002
• 60 odaya kadar ısıtma yükü hesaplanması DIN EN 12831
• 5 fabrika veya 60 panele kadar hesaplama
• EN 1264 göre yerden ısıtma hesaplamaları
